環(huán)球塑化網(wǎng) www.PVC123.com 訊：
云母鈦珠光顏料由于化學(xué)穩(wěn)定性好。在加工過程中不會變色，也不會在樹脂中析出，可適用于所有熱塑性和熱固性塑料。目前，云母鈦珠光顏料己廣泛應(yīng)用于塑料工業(yè)中，例如高檔化妝品包裝的塑料盒和瓶、高級糖果、冰淇淋包裝的珠光塑料薄膜，以及用于建筑裝飾材料等。
在使用云母欽珠光顏料時(shí)必須保護(hù)它的透明性，以及良好的排列才可達(dá)到最佳的反射及顏色效果。因此在使用上應(yīng)注意下述問題。
1.塑料材料的選擇
由于云母鈦珠光顏料屬于半透明晶片，需要依賴外來光線的反射，所以我們在選擇著色塑料原料時(shí)應(yīng)盡量采用透明度良好的材料。一般來說，透明度越高的塑料，其珠光效果強(qiáng)烈，例如PS、LDPE透明度較HDPE為高，則其珠光效果明顯地較好。透明性好的工程塑料例如丙烯酸改性聚碳酸醋、PMMA、PET等。
2.云母鈦珠與顏料的配合
云母鈦珠光顏料不能與不透明的高遮蓋力的顏料，例如鉻、鎘、TiO2:等顏料相配合，只可應(yīng)用于透明的顏料，例如酞箐藍(lán)、綠等，當(dāng)其濃度在0.01%~0.5%(相對于樹脂)時(shí)，能呈現(xiàn)出種種迷人的顏色。
3.特殊(金屬光澤)效果
云母鈦珠光顏料與炭黑相混，就能得到類似金、銀、銅、鋁等金屬光澤。炭黑一般添加比例為0.001%~0.05%之間。
4.珠光顏料的用量

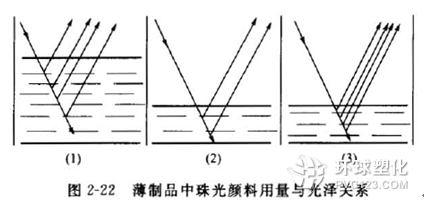

塑料中珠光顏料的用量0.5%~2%，當(dāng)用于生產(chǎn)薄膜或薄壁制品時(shí)，用量為4%~5%。薄制品中珠光顏料用量與珠光光澤效果關(guān)系見圖2一22。圖中(2)的厚度較(1)小，當(dāng)采用與(1)同量的珠光顏料，則反射光強(qiáng)度降低;(3)的厚度與(2)相同，當(dāng)珠光顏料用量提高，則產(chǎn)生與(1)相同的珠光效果。
5.常見問題及解決方法
(1)條紋 塑料在通過澆口流人模具時(shí)造成亂流，影響珠光顏料的排列，因而出現(xiàn)明顯的流水條紋，解決辦法如下:
①盡量保持出料口的平滑，避免造成亂流;
?、诒M量提高加工溫度，使樹脂保持高流動(dòng)性和混熔能力;
③適當(dāng)使用分散劑，使珠光顏料均勻分散。
(2)粉粒結(jié)球和擴(kuò)散不良 粉粒結(jié)球和擴(kuò)散不良的原因如下:
①沒有使用適當(dāng)?shù)臄U(kuò)散劑，引起整體擴(kuò)散能力不足;
?、谥楣忸伭吓c塑料混合不良，應(yīng)進(jìn)一步混合，并小心操作;
① 加工溫度不過低，塑料流動(dòng)性較差，顏料擴(kuò)散不易。
