環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　1.珍珠光澤效果

　　一般顏料的色彩系對(duì)特定波長的光作選擇性的吸收(或反射)的結(jié)果。而珍珠光澤顏料的光彩卻來自于光的干擾作用。

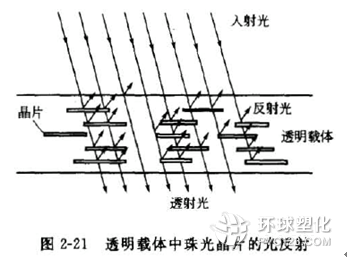

　　若物體全部反射所照明的白色光，即顯現(xiàn)白色;若部分被反射，部分吸收，即為灰色;幾乎全被吸收時(shí)，則呈現(xiàn)黑色。珍珠光澤系由沉積于云母鈦片上、且經(jīng)嚴(yán)格控制膜厚的二氧化鈦層而產(chǎn)生的。當(dāng)光照到云母薄片時(shí)，會(huì)有如圖2一21所示經(jīng)過路徑，有些光穿過空氣或云母鈦珠光片附近低折射系數(shù)的介質(zhì)。當(dāng)光碰到二氧化鈦層表面即大部分被反射，這因?yàn)槎趸伨哂懈哒凵湎禂?shù)。部分的光則穿越二氧化鈦層，而在二氧化鈦與云母的界面處再反射。如此經(jīng)過多次的反射、折射，才能產(chǎn)生珍珠光澤。

　　2.有色云母鈦珠光顏料

　　為了使珠光顏料除顯示柔和的珠光特性外，還可使不同金屬離子(如Bi、Sb、As、Fe、Zn、Mn等)在云母鈦表面沉積，以獲得黃、橙色。將Cr2(SO4)3、K4[Fe(CN)6]沉積制得綠、青色珠光顏料，以無機(jī)鹽沉積而制得的有色珠光顏料具有優(yōu)良的耐熱與耐氣候牢度，但色澤不鮮艷，著色強(qiáng)度較低。

　　近年來已開發(fā)出有機(jī)珠光顏料，即用有機(jī)染料、顏料對(duì)云母鈦實(shí)施表面著色，通常可以獲得具有珠光與彩色的雙重效果。代替用不同金屬離子(如Bi、Sb、As、Fe、Zn、Mn)在云母鈦表面沉積，以獲得具有不同顏色的珠光產(chǎn)物。使用有機(jī)珠光顏料工藝簡單，產(chǎn)品顏色鮮艷的，但耐久性稍差。

　　云母鈦的表面著色方法是采用包覆有機(jī)透明顏料或以各種有色金屬氧化物包膜而得到有色云母鈦珠光顏料，經(jīng)過這一系列的包膜處理，使其色譜更加齊全，色彩亮麗，裝飾性進(jìn)一步加強(qiáng)，從而擴(kuò)大了應(yīng)用范圍，提高了經(jīng)濟(jì)價(jià)值。

　　3.珠光顏料的干涉色相

　　云母鈦珠光顏料隨云母基材表面二氧化鈦附著率的增加，也即隨二氧化鈦多晶膜幾何厚度的增加，其對(duì)入射光干涉色色相將從銀白逐漸變成金、紅、紫、藍(lán)、綠。根據(jù)上述原理，在云母鈦珠光顏料生產(chǎn)過程中可以通過調(diào)節(jié)云母片表面二氧化鈦多晶膜的幾何厚度和層次來獲得不同干涉色的彩色珠光顏料。這種由光的干涉現(xiàn)象而產(chǎn)生的彩色珠光顏料俗稱“虹彩”或“幻彩”珠光顏料。它顯示的彩色是一種偽彩色，和天然彩虹形成的原理一樣，是光的干涉，也即是光反射和光折射盈加的結(jié)果。

　　4.云母鈦珠光顏料的視角閃色效應(yīng)

　　云母鈦珠光顏料是由透明性的云母薄片表面包裹一層或交替包覆多層二氧化鈦及其他金屬氧化物所構(gòu)成的“夾心體”。金屬氧化物的光折射率比基體云母薄片高出許多，當(dāng)光線在折光指數(shù)不同的透明層界面發(fā)生多次光的折射、反射及部分吸收、部分穿透作用時(shí)，平行的各種反射光之間將必然產(chǎn)生光的干涉現(xiàn)象。當(dāng)處于光的反射角時(shí)能看到最強(qiáng)的干涉色;處于偏高反射角時(shí)只能看到珠白色或其他顏色。這種隨觀察者的觀察角度不同而看到不同干涉色的現(xiàn)象稱為“視角閃色效應(yīng)”(gomiochromatic effect or down flop effect)，這種顏色變化稱為“色轉(zhuǎn)移”(color travel)。在大面積的曲面上，這種色轉(zhuǎn)移現(xiàn)象表現(xiàn)得更充分，最大的色轉(zhuǎn)移可以從一種顏色變到光的互補(bǔ)色。

　　5.耐高溫、酸堿和電弧

　　(1)耐電弧 云母鈦珠光顏料不導(dǎo)電，耐弧光，不像一般粉狀金屬顏料在儲(chǔ)存和使用上有許多安全上的限制。

　　(2)耐高溫 具有耐高溫達(dá)800℃的特性，特別適于高溫使用.

　　(3)耐酸堿 可適于含酸、堿的材質(zhì)里當(dāng)著色劑使用。
