環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　聚苯硫醚PPS的結(jié)晶熔點(diǎn)為315—350℃，但通常PPS的熔點(diǎn)約280℃，其結(jié)晶度55%一65%，Tg為88℃，相對分子質(zhì)量為2—8萬。圖2-33所示為線性和交聯(lián)性PPS性能的比較。

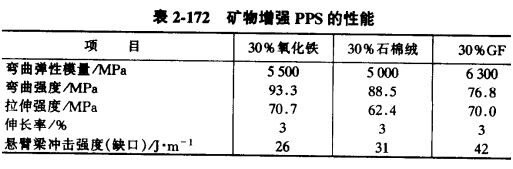

　　PPS為脆性的工程塑料，且熔融黏度很低，故很少單獨(dú)使用，通常使用的是玻璃纖維和各種礦物增強(qiáng)的復(fù)合材料，其性能見表2-172所示。

　　線型PPS近似五色，沖擊強(qiáng)度特別優(yōu)秀，而交聯(lián)型PPS與通常的熱固性塑料不同，其充分加熱后還有一定程度的軟化，并非真正的熱固性塑料，其彈性模量和抗蠕變性優(yōu)良。

　　玻璃纖維增強(qiáng)后PPS的特性如下。

　?、贌岱€(wěn)定性高，耐熱性優(yōu)異?？諝庵虚L期穩(wěn)定性為350℃。交聯(lián)PPS的熱穩(wěn)定性為600℃，空氣中短期熱穩(wěn)定性為400℃。馬丁耐熱溫度為266℃，連續(xù)使用溫度為220℃。

　?、跈C(jī)械強(qiáng)度、彈性模量大，對金屬的黏結(jié)強(qiáng)度高，見表2-173所示。

　?、蹮崤蛎浵禂?shù)小，成型收縮率低，吸水率小，尺寸穩(wěn)定性優(yōu)秀。

　?、苣突瘜W(xué)藥品性超群，175℃以下幾乎所有的溶劑都不能溶解PPS(除濃硫酸、濃硝酸等強(qiáng)氧化性酸外)，可以與氟樹脂相比。

　　⑤耐紫外線和耐輻射性良好，交聯(lián)PPS可耐10^7Gy的劑量。

　　⑥電器絕緣性優(yōu)異，介電性能、耐電弧、耐漏電徑跡性能好，介電損耗角正切在Tg以下變化甚小，線型PPS在Tg以上隨溫度升高而隨之增加。短時(shí)間的介電強(qiáng)度達(dá)23.8kV/mm。

　?、吒叨鹊碾y燃性，能自熄，即使不加阻燃劑也能達(dá)到V—0級(jí)，符合ASTM標(biāo)準(zhǔn)中不燃也無滴落聚合物的規(guī)定。

　?、喑尚托粤己?，可薄壁成型和精密成型。但成型時(shí)易出現(xiàn)針孔。

　?、釠_擊性能差，屬脆性材料，尤其是交聯(lián)性PPS。線型PPS和合金化后有所改善，但并不好。

　　⑩價(jià)格較高，可用礦物充填降低成本。
