環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　回收廢舊物品可以涉及到很廣的范圍，而橡膠板也不是一個例外，算列入回收再生的分類。這實際上是在氧熱、機(jī)械力、氧和化學(xué)再生劑的綜合作用下，廢舊橡膠再生實質(zhì)之下發(fā)生的降解反應(yīng)，而硫化膠的交聯(lián)網(wǎng)狀結(jié)構(gòu)被破壞。，從而使得廢舊橡膠的可塑性獲得一定程度上的恢復(fù)，以重新恢復(fù)再生的目的。

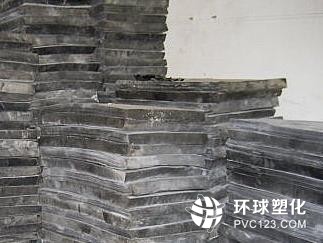

廢舊橡膠板再生技術(shù)初探

　　影響硫化膠再生的主要因素有熱氧、機(jī)械力、軟化劑和再生活化劑四個方面。

　　1、熱氧的作用

　　熱能促使分子運(yùn)動加劇，導(dǎo)致分子鏈的斷裂。在大約 80 ℃ 時，熱裂解明顯，到 150 ℃ 左右，熱裂解速度加快，然后每升高 10 ℃ 熱裂解速度大約加快 1 倍。裂解后的游離基停留在裂解分子的末端.呈現(xiàn)不穩(wěn)定狀。如果這樣的分子相遇在其末端具有再結(jié)合的能力，若沒有其他物質(zhì)存在，隨著游離基濃度增加，裂解速度會逐漸減慢。氧的存在可使游離端基與氧作用，生成氫過氧化物等。而氫過氧化物本身也能加劇橡膠網(wǎng)狀結(jié)構(gòu)破壞，大大加快再生速度。

　　2、機(jī)械力的作用

　　機(jī)械力可使硫化膠的網(wǎng)狀結(jié)構(gòu)破壞，發(fā)生于 C-C 鍵或 C-S 鍵上，而機(jī)械作用的研磨又能使橡膠分子在其與炭黑粒子表面的締合處分開。所有這些斷裂大多數(shù)是在比較低的溫度下發(fā)生的，斷裂程度與溫度密切相關(guān)。

　　3、軟化劑的作用

　　軟化劑是低分子物質(zhì)，容易進(jìn)人硫化膠網(wǎng)狀中去，起溶脹作用，使網(wǎng)狀結(jié)構(gòu)松馳，從而增加了氧化滲透作用，有利于網(wǎng)狀結(jié)構(gòu)的氧化斷裂，并能降低重新結(jié)構(gòu)化的可能性，加快了再生過程。由于這類物質(zhì)能溶于橡膠中并且本身具有一定的黏性，因此能提高再生橡膠的塑性與黏性。軟化劑用量一般為 10-20 份，常用的品種有煤焦油、松焦油、松香、妥爾油、雙戊烯等。

　　4、再生活化劑的作用

　　簡稱活化劑，被分解出來的自由基。這也是起游離基接受體或加速熱氧化速度的作用，以穩(wěn)定熱氧化生成的橡膠自由基，并且再組織結(jié)合，。所以同時再生活化劑也能引發(fā)多硫鍵和雙硫鍵的降解，以提高到他們在交聯(lián)的破壞程度，以達(dá)盡快再生。而再生活化劑也能帶來十分明顯的再生效果。通常都是用芳香族硫醇二硫化物，如活化劑 901、活化劑 420、活化劑 463 、活化劑 6810、胺、金屬氧化物及苯肼等。
