涂刮法聚氯乙烯地板革
概述 涂刮法聚氯乙烯地板革，是用聚氯乙烯樹脂、增塑劑、穩(wěn)定劑和其他助劑組成的混合物，在基材的正反面徐覆一層裝飾材料。它具有外觀鮮艷、質(zhì)地柔軟、強度大、耐磨、耐折、耐酸堿等優(yōu)良性能，廣泛應(yīng)用于飯店、賓館、家庭及試驗室的地面裝飾。
此方法可用現(xiàn)有涂刮法人造革設(shè)備生產(chǎn)。
涂刮法聚氯乙烯地板革主要原料及典型配方
(1)乳液法PVC樹脂
| 數(shù)均相對分子質(zhì)最 | 58000~64000 | 水分 | ≤0.4~0.5 |
| 相應(yīng)K值 | 67~70 | 糊黏度 | ≤3Pa·s |
| 絕對黏度 | 1.7~1.9 | 過篩率 | ≥97%~99% |
| 揮發(fā)物含量 | <1% | ||
(2)助劑配方中所用各種助劑性能與涂刮法PVC人造革所用助劑性能相同。
(3)涂刮法pvc地板革所用基材一般為布基，要求如下。
?、倩谋砻嫫秸?，無線頭、疙瘩、無孔洞和折紋等疵病。
?、诮宇^處牢固并平整。
?、鄄蓟哂幸欢◤姸龋⒛芙?jīng)受地板革生產(chǎn)時較高的加工溫度(200~240℃)。
?、懿蓟幙棔r必須保證經(jīng)緯方向一致。
涂刮法PVC地板革通常用帆布做布基， PVC地板革典型配方見下表所列。
| PVC地板革典型配方（質(zhì)量分) | ||||
| 原料名稱 | 底層配比 | 面層配比 | ||
| Ⅰ | Ⅱ | Ⅰ | Ⅱ | |
| 懸浮聚氯乙烯樹脂 | 100 | 100 | ||
| 乳液聚氯乙烯樹脂 | 100 | 100 | ||
| 鄰苯二甲酸二辛脂 | 36 | 95 | 25.5 | 80 |
| 磷酸三甲酚酯 | 84 | 5 | 59.5 | 5 |
| 輕質(zhì)碳酸鈣 | 50 | 50 | 50 | 20 |
| 三堿式硫酸鉛 | 4 | 4 | 4 | 3 |
| 三氧化二銻 | 0 | 10 | ||
| 顏料 | 適量 | 適量 | 適量 | 適量 |

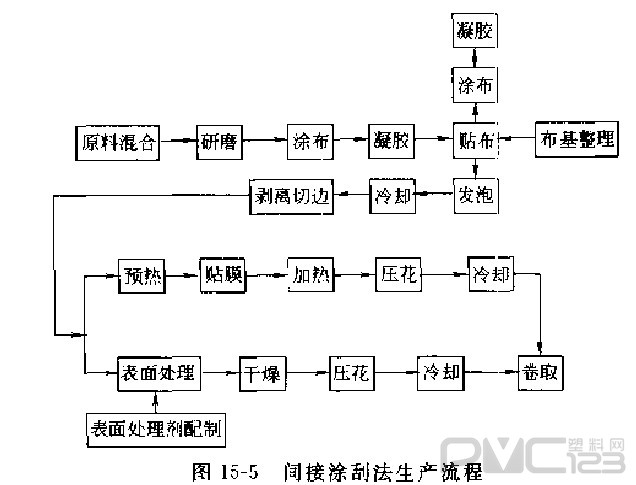

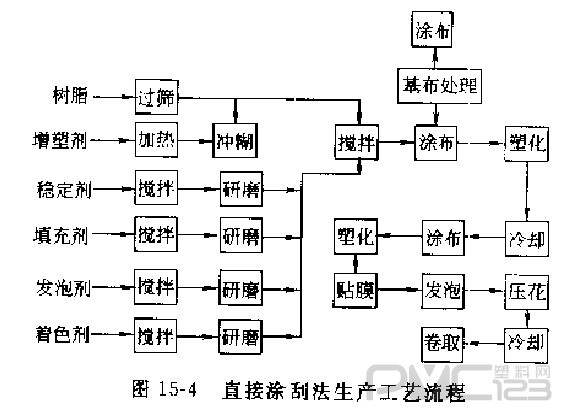

涂刮法聚氯乙烯地板革工藝流程示意 直接涂刮法工藝流程如圖15-4，間接涂利法生產(chǎn)流程如圖15-5。
