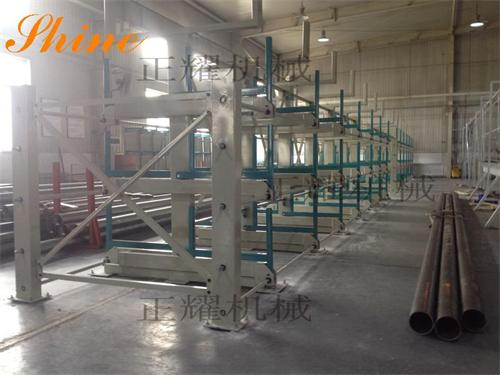

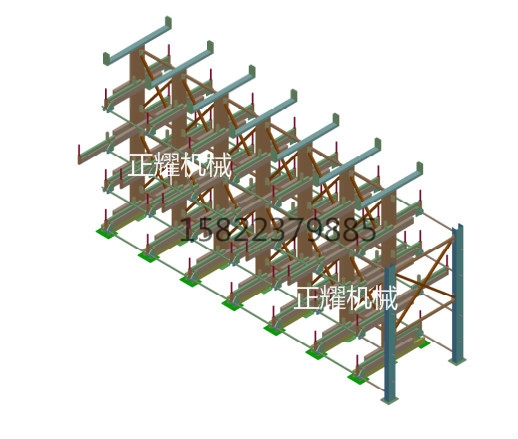

pt管材貨架設計原理結構圖：

由底座、立柱、可伸縮懸臂以及貨物存放托架；立柱固定在底座上，可伸縮懸臂與立柱連接，貨物存放托架可拆卸的安裝在可伸縮懸臂上。特殊轉動和堅固的結構，移動部分由軸承支撐，主要框架焊接而成，組成裝配單元，當空載和負載時，一個橫向齒狀，表面不光滑的驅動軸控制著推動臂時，不能往內往外運動，使用曲柄手柄，臂能100%拉出，適合起重機載物使用。

?

伸縮懸臂式貨架存放Pt管材的特點：

???? 1、懸臂可伸縮，不用叉車及巷道，節省占地空間

2、存儲管材、板材、大件、軸類、不規則形狀貨物

3、存儲長度延伸

4、存儲量大，承重1000-6000kg

5、底層貨物也可直接存儲

6、單人操作

?

?

?

?

管材貨架尺寸：

長（L）12000mm

寬（W）1560mm

高（H）3400mm

層數：5層 4層伸出，頂層固定

單臂：150KG-450KG

單層承重：1000kg-6000kg

懸臂伸出：

顏色：色卡可選

特殊可定制 ?

?

P管材如何存放？

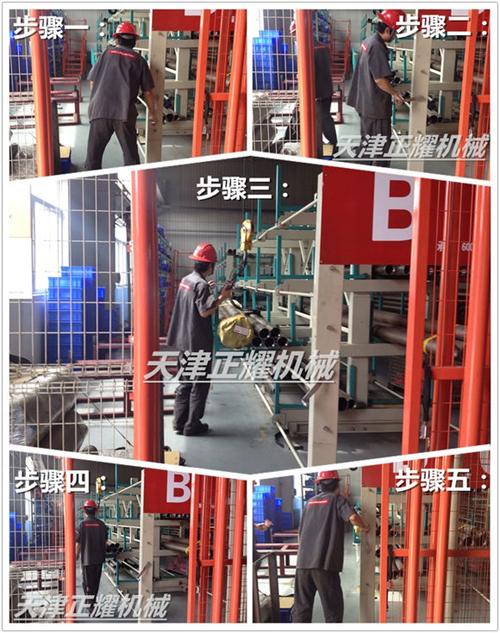

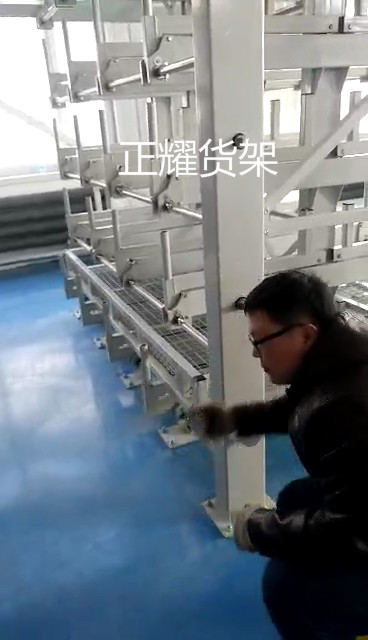

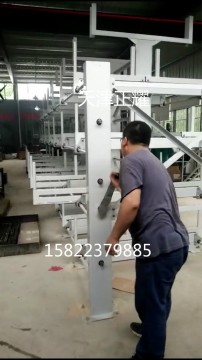

步驟一：輕輕搖動貨架旁邊的手柄，懸臂就伸出貨架，放在上面的貨物就隨著貨架伸出；

步驟二：每層都有控制的手柄，想取哪層的貨物就搖動那一層的手柄，貨物獨立存放，不受影響；

步驟三：使用吊車 天車 行車 起重機吊取貨架上的貨物，直接存取，單人就可以操作，節省人力；

步驟四：不用叉車，也不用預留巷道，為企業節省大量的空間，特別適合小空間存放；

步驟五：存取完貨物，再次搖動手柄，懸臂收回，存儲速度快，節省時間，性更高。

?

?

?
