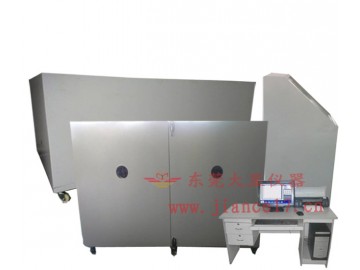

絕熱用材料溫度使用實驗裝置技術參數：

 1、加熱板

   1.1加熱板由耐熱和防腐的碳化硅板制成，其試驗面積為 900mm×450mm ，沿試驗面積四周應有寬度80mm防護層。

   1.2 加熱板的下表面，安裝有五個熱電偶測定其表面溫度，其中四個固定在加熱板加熱區域的對角線上，且距每個角的距離為150mm，第五個熱電偶放置在加熱板中心位置。任何一點測定的溫度不低于設定溫度，且相差+5%或+15℃（取小者）。

2、加熱管

2.1 由耐熱和防腐的碳化硅管制成，其長度1.1m，公稱直徑分別為89mm、108mm、133mm三種規格。三個加熱管并排布置，三個管可以單獨控制,可單獨對預制絕熱管殼進行測試。

2.2 加熱管端頭有75mm長的防護段和輔助加熱器，防止試件端頭過量熱損失。

2.3 加熱管每0.3m安裝一個熱電偶，共安裝3支,測定加熱管的表面溫度。熱電偶以90°的間隔螺旋狀環繞加熱管周圍布置。任何一點測定的溫度低于要求的溫度，且相差﹢5%或﹢15℃（取小者）。

3、測溫系統 ：

3.1 采用熱電偶測定加熱板和加熱管的表面溫度，熱電偶絲直徑5mm。

3.2溫度測量范圍：0～1250℃。

3.3控制部分：采用 PLC模塊采集溫度，微機控制實時顯示熱面溫度曲線，輸出檢測數據，將測定溫度按適當?shù)臄M合曲線繪圖，顯示整個試驗溫度范圍內產品性能變化趨勢，區分發生變化的溫度范圍。

3.4 升溫速率： 5/℃min或3℃/min，可設定。

3.5 溫度采集：每2min 采集一次，并用曲線顯示；

3.6 熱電偶響應時間：<0.5s

3.7 溫度誤差：優于±5 ℃

3.8 計時誤差：優于或等于1s/h
