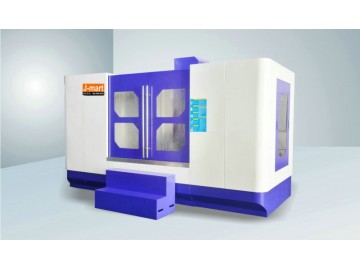

JHD1000數控深孔鉆機床特點：
1.數控深孔鉆機床整機鑄件采用高品質鑄鐵,并經過時效處理,消除鑄造應力,使鑄件組織均勻穩定,剛性高，穩定性好。
2. 數控深孔鉆機床三軸絲桿采用進口臺灣PMI高剛性、高精度絲桿,加工時提供更強大扭力,更加耐用。
3. 數控深孔鉆機床三軸直線導軌采用進口臺灣上銀高剛性、重負荷、高速度、高精密的滾珠直線導軌,保證了加工的高精度并且延長了直線導軌的使用壽命。
4. 數控深孔鉆機床三軸進給驅動均采用品牌伺服電機及驅動器,并與滾珠絲桿直聯,傳動平穩,無背隙,同時其良好的剛性與優化的減震性能,極大的改善了傳動系統的動態剛性,可實現快速移動。
5. 數控深孔鉆機床主軸電機采用7.5KW主軸伺服電機,可滿足高低速的加工需求,并配自動油冷系統,確保加工時處于恒溫狀態。
6. 數控深孔鉆機床操作系統采用臺灣新代系統（選配日本發那科，三菱系統）,可兼容CAD/CAM軟件使用更多元化。高分辨率液晶顯示器、操作界面中文顯示及人性化的操作模式、具備可編程零點控制功能、零件程序管理功能、擴展卡及遠程程序網絡傳輸功能、完整自診、全方位報警功能、監測主軸的運轉情況自動調整進給率
7. 數控深孔鉆機床主軸采用臺灣原裝進口主軸，精度更高，穩定性更好。
銘泰數控深孔鉆的加工范圍:
適用于各種類型工件深孔加工:塑料模具(包括運水孔、熱流道);汽車零件;曲軸連桿，液壓管道等.隨著內地汽車業、家電業突飛猛進,對大型模具發展迅猛需求下,深孔加工機床為客戶節省不少加工時間,以往中小型規模廠家,只會把舊有機床更改進行深孔加工,但效率及準確度很難保證，而其他廠商均會依賴大型加工廠或原料供貨商加工，除了時間難掌握外，運輸方面也經常影響進度,所以深孔加工機床自推出以來,除了受到模具廠及大型加工廠購置外,更接到不少中小型模具廠查詢，足以證明市場對該產品的需求。
數控深孔鉆床JHD-1000技術規格
|
機床技術參數 |
|||||
|
序號 |
項目 |
內容 |
|||
|
1 |
鉆孔直徑范圍 |
φ2.5～φ32mm |
|||
|
2 |
鉆孔大深度 |
1000mm |
|||
|
3 |
工作臺尺寸 |
800×1200mm |
|||
|
4 |
工作臺承重 |
6噸 |
|||
|
5 |
機床重量 |
10噸 |
|||
|
6 |
機床尺寸 |
4500×3000×2600mm |
|||
|
7 |
三軸行程 |
工作臺X:1000mm |
立柱Y:1000mm |
進給Z:1000mm |
|
|
8 |
主軸調速范圍（無級） |
0～4500r/min |
|||
|
9 |
進給速度范圍（無級） |
0～200mm/min （非限制性參數） |
|||
|
10 |
快移速度 |
5000mm/min |
|||
|
11 |
主軸電機功率 |
7.5KW |
|||
|
12 |
三軸伺服電機功率 |
X：2.0KW |
Y：2.0KW |
Z：1.3KW |
|
|
13 |
油泵功率 |
高壓泵：3.7KW |
低壓泵：7.5KW |
||
|
14 |
排屑機功率 |
0.2KW |
|||
|
15 |
油溫控制系統功率 |
3P |
|||
|
16 |
機床總功率 |
30KW |
|||
|
17 |
切削油壓力 |
10Mpa |
|||
|
18 |
切削油箱容量 |
600L |
|||
|
19 |
主軸軸數 |
1軸 |
|||
|
20 |
孔徑精度 |
IT8～IT11 |
|||
|
21 |
孔的表面粗糙度 |
Ra ≤3.2μm |
|||
|
22 |
孔軸線對基準的偏斜 |
0.5/1000（S45#，∮10mm） |
|||
|
23 |
過濾精度 |
20μm |
|||
|
24 |
工作臺T型槽 |
22mm |
|||
|
25 |
減震支承架 |
2個 |
|||
