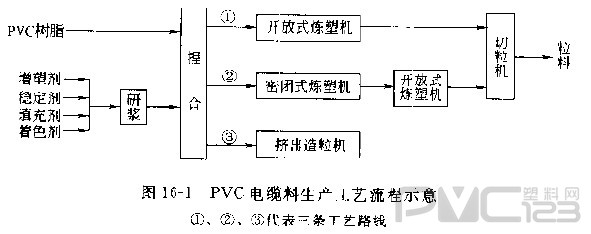

聚氯乙烯電纜料生產(chǎn)工藝流程 工藝流程示意如圖16-1所示。
聚氯乙烯電纜料生產(chǎn)工藝
樹脂應(yīng)過(guò)4目0篩，輔料應(yīng)過(guò)60目篩并研成漿料，然后進(jìn)行捏合。
用500L型捏合機(jī)捏合時(shí)，夾套加熱蒸汽壓力約為0.25~0.40MPa,捏合時(shí)間為40~70min,出料溫度為90~120 ℃;而用500L高速混合機(jī)時(shí)則加熱蒸汽壓力、混合時(shí)間和溫度分別為0.2MPa, 5~15min, 100~120 ℃。
捏合塑化的物料可通過(guò)圖16-1所示三條工藝路線制得粒料。利用擠壓造粒法，設(shè)備最簡(jiǎn)單，操作連續(xù)。省勞力，故應(yīng)用較多。擠出造粒機(jī)機(jī)筒部分的溫度，從加料口至機(jī)頭逐步升高。通常在160~180℃范圍。擠出造粒要求出料均勻，切下的粒子長(zhǎng)短一致，外觀光潔。無(wú)粘連現(xiàn)象。
聚氯乙烯電纜料主要生產(chǎn)設(shè)備
聚氯乙烯電纜料主要生產(chǎn)設(shè)備有電磁振動(dòng)篩、三輥研漿機(jī)、Z型捏合機(jī)或高速混合機(jī)、開放式煉塑機(jī)或擠出造粒機(jī)，以上均為通用塑料機(jī)械。
聚氯乙烯電纜料主要生產(chǎn)設(shè)備產(chǎn)品標(biāo)準(zhǔn)
聚氯乙烯電纜料執(zhí)行國(guó)標(biāo)GB 12706.2-51或原輕工業(yè)部部頒標(biāo)準(zhǔn)SG22一73。
