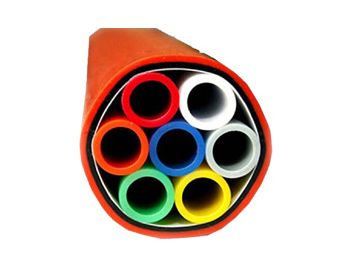

PE微束管設備

?

1.SJ30/25單螺桿擠出機????????

1 .螺桿直徑:???????????????? φ30mm

2 .螺桿長徑比:??????????????? 25:1

3 .螺桿結構：???????????? 實驗專用型螺桿

4 .機筒螺桿材質：?????????? 38CrMoAlA

????????滲氮層深度：?????????? 0.5～0.7mm

????????表面硬度：???????????? HV850～930

5. 機筒加熱方式:?? ???? 不銹鋼云母器

6. 機筒加熱功率:????? 共3區0.85Kw

7 .機筒冷卻：????????????? 3區風冷卻

8 .電機功率：????????????? 3Kw(變頻調速)????

9 .減速箱:???????????????? 硬齒面減速箱

10 .螺桿轉速：???? ??????? 0～86r/min

11 .大產量：??????????? 7～10.5Kg/h

??????

1、機架

采用型鋼焊接而成,并經回應力處理,有較高的鋼性,變形小。

2 、齒輪箱

產品設計采用ZBJ19009-88所規定的技術規范,齒輪和軸類零

件采用高強度合金鋼材質,齒輪精度GB10095-88,6級,齒面硬度HRC-6,在空心軸輸出端配置有超規格的推力軸承,承受螺桿的后推力,軸承和油封等主要標準件皆采用國內產品,整機承載能力較高,傳動平穩,噪音低,效率高。

A??? .減速比:16:1

B??? .輸入功率:4KW

C.??? 采用硬齒面磨削齒輪,低噪高壽,運行可靠

3)、?? 料筒及螺桿

A.??? 料筒及螺桿材料均為38CrMoAlA氮化鋼

B??? .氮化層深度:0.4～0.7mm,氮化硬度:螺桿850HV,料筒930HV

C??? .螺桿直徑:30mm

D??? .長徑比:L/D=25:1

E??? .螺桿轉速:25～84 rpm

F.??? 螺桿螺棱表面粗糙度:0.4um

G.??? 料筒內表面粗糙度:0.4um

??? 4)、加熱系統
