點擊圖片查看大圖

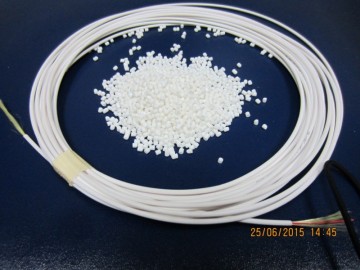

低煙無鹵系列電纜料
低煙無鹵系列電纜料是以聚烯烴為基材，含有特種無鹵阻燃劑、消煙劑，經(jīng)特殊配方精密混煉加工而成，當(dāng)電纜結(jié)構(gòu)設(shè)計合理時，可通過A類燃燒試驗，并滿足透光率要求，燃燒時無鹵酸氣體放出，毒性和腐蝕性釋放量極少，煙霧度極低，具有良好的耐環(huán)境應(yīng)力開裂性能和良好的擠出加工性。亦可根據(jù)客戶要求提高防白蟻、防鼠、耐紫外線性能。
一、 產(chǎn)品分類及執(zhí)行標(biāo)準(zhǔn)
|
名稱 |
標(biāo)準(zhǔn) |
主要用途 |
|
熱塑性無鹵低煙阻燃護(hù)套料 |
JB/T10707-2007 《熱塑性無鹵低煙阻燃電纜料》 |
用于通信電纜、控制電纜、信號電纜和電力電纜等電纜的護(hù)層，導(dǎo)體高工作溫度90℃ |
|
熱塑性無鹵低煙阻燃絕緣料 |
用于電線電纜絕緣層，額定電壓不超過0.6/1KV，導(dǎo)體高工作溫度70℃ |
二、 特點和用途
本系列產(chǎn)品具有優(yōu)異的低煙無鹵阻燃性能，加工性能。如果用低壓縮比螺桿（1.2-1.8/1）加工，擠出加工速度更快。本產(chǎn)品各項性能可以和國內(nèi)外同類產(chǎn)品媲美。該產(chǎn)品適用于阻燃要求高、二次危害小的場合：地鐵、艦船、電站、高層建筑、程控交換機房、電腦房及各種人煙密集公共場所。
三、 性能指標(biāo)（見附1）
四、 擠塑工藝
低煙無鹵聊使用前須干燥，應(yīng)采用鼓風(fēng)方式，干燥溫度65℃，時間至少2小時，熱料進(jìn)入擠出機為宜。采用L/D為8-25的擠出機，螺桿壓縮比較低時，出料量大。壓縮比為3的PVC用等距不等深螺桿亦可擠出，但螺桿轉(zhuǎn)速不宜太快，出料速度較慢，要求擠出機冷卻系統(tǒng)高效，熔體溫度不超過170℃。下列溫度設(shè)置參數(shù)可作為開機調(diào)試時參考：
|
加溫區(qū)域 |
1區(qū) |
1區(qū) |
3區(qū) |
4區(qū) |
機頭和模具 |
|
溫度（℃） |
125±5 |
135±5 |
145±5 |
155±5 |
165±5 |
機頭可不放濾網(wǎng)，亦可用60目以下的濾網(wǎng)，模具可用擠壓式或擠管式。
可配以專用色母料，用量約1～2%，一般不影響材料性能。
五、 包裝、運輸及貯存
包裝：每袋重量25KG。鋁塑復(fù)合防潮內(nèi)袋，牛皮紙復(fù)合袋外包裝。
運輸及貯存：在運輸過程中不應(yīng)受日曬雨淋，應(yīng)貯存在清潔、陰涼、干燥、通風(fēng)的倉庫內(nèi)。搬運過程應(yīng)當(dāng)輕搬輕放。電纜料保質(zhì)期為半年。
附1
|
項 目 名 稱 |
單 位 |
熱塑性無鹵低煙阻燃護(hù)套料 |
熱塑性無鹵低煙阻燃絕緣料 |
||
|
指標(biāo)值 |
典型值 |
指標(biāo)值 |
典型值 |
||
|
密度 |
g/cm3 |
- |
1.16 |
- |
1.15 |
|
原始拉伸強度 |
MPa |
≥9.0 |
9.6 |
≥9.0 |
10.3 |
|
原始斷裂伸長率 |
％ |
≥150 |
220 |
≥150 |
226 |
|
空氣熱老化（100℃×168h） |
|
|
|
|
|
|
拉伸強度 |
MPa |
≥9.0 |
7.6 |
≥9.0 |
8.4 |
|
拉伸強度變化率，大值 |
％ |
±30 |
-20 |
±30 |
-18.5 |
|
斷裂伸長率 |
％ |
≥120 |
182 |
≥120 |
187 |
|
斷裂伸長率變化率，大值 |
％ |
±30 |
-17.3 |
±30 |
-18 |
|
熱變形（90℃×4 h） |
％ |
≤50 |
40 |
≤50 |
40 |
|
沖擊脆化溫度 |
|
|
|
|
|
|
試驗溫度 |
℃ |
-25 |
通過 |
-25 |
通過 |
|
沖擊脆化性能 |
失效數(shù) |
≤15/30 |
|
≤15/30 |
|
|
體積電阻率（20℃） |
Ω·m |
≥1.0×1010 |
6.7×1010 |
≥5.0×1011 |
2.35.0×1012 |
|
介電強度 |
MV/m |
≥18 |
21 |
≥20 |
22 |
|
煙密度 |
|
|
|
|
|
|
無焰 |
- |
≤250 |
100 |
≤250 |
100 |
|
有焰 |
- |
≤100 |
50 |
≤100 |
50 |
|
氧指數(shù) |
％ |
≥32 |
34 |
≥30 |
32 |
|
鹵酸氣體含量 |
mg/g |
≤5 |
|
≤5 |
|
|
pH值 |
- |
≥4.3 |
|
≥4.3 |
|
|
電導(dǎo)率 |
μS/mm |
≤10 |
|
≤10 |
|
|
毒性指數(shù)a |
- |
≤5 |
|
≤5 |
|
|
☆毒性指數(shù)試驗不作為通用型無鹵材料型式檢驗項目。若材料用于考核該項性能的電纜，購買方和制造方協(xié)商同意后可進(jìn)行該試驗。 |
|||||
免責(zé)聲明：（1）以上所展示的信息由企業(yè)自行提供，內(nèi)容的真實性、準(zhǔn)確性和合法性由發(fā)布企業(yè)負(fù)責(zé)，環(huán)球塑化網(wǎng)對此不承擔(dān)任何保證責(zé)任。我們原則上建議您優(yōu)先選擇“塑企通”會員合作! （2）同時我們鄭重提醒各位買/賣家，交易前請詳細(xì)核實對方身份，切勿隨意打款或發(fā)貨，謹(jǐn)防上當(dāng)受騙。如發(fā)現(xiàn)虛假信息，請向環(huán)球塑化網(wǎng)舉報。
簡繁切換
