儀器簡介：
    2400專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值

技術參數：
? 準確度：0.012％
? 功率：20w（W）
? 型號：2400
? 品牌：吉時利
? 測量范圍：可選高電壓（1100V）或大電流（3A）源/測量（A）

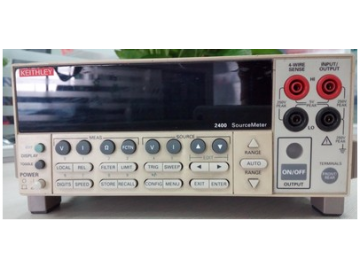

KEITHLEY2400通用型源表,最大可測量200V的電流和1A的電流，輸出功率20W.

    吉時利SourceMeter?（數字源表）系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。
    2400型數字源表是一種功率為20W的儀器，能夠提供并測量從±5μV（源）和±1μV（測量）到±200V的直流電壓，以及從±10pA到±1A電流。它非常適合于測試各種器件，包括二極管、電阻、電阻網絡、有源電路保護器件，以及便攜式電池供電設備和元件。它也可以用作系統電源和IDDQ測試應用。

相關應用:
器件：
*  離散半導體器件
*  無源器件
*  暫態抑制器件
*  IC、RFIC、MMIC
*  激光二極管、激光二極管模塊、LED、光電檢測器

電路保護器件:
? TVS、MOV、熔絲
? 安全氣囊
? 連接器、開關、繼電器

測試：
     ? 漏流
     ? 低壓、電阻
     ? LIV
     ? IDDQ
     ? I-V特征分析
     ? 隔離與軌跡電阻
     ? 溫度系數
     ? 正向電壓、反向擊穿、漏電流
     ? 直流參數測試
     ? 直流電源
     ? HIPOT
     ? 介質耐受性

主要特點及優點:
? 設計用于高速直流參數測度
? 2400系列提供寬動態范圍：10pA to 10A, 1μV to 1100V, 20W to 1000W
? 四象限工作
? 0.012%的度，51?2 的分辨率
? 可程控電流驅動和電壓測量鉗位的6位線電阻測量
? 在4 1/2 數位時通過GPIB達1700讀數/秒
? 內置快速失敗/通過測試比較器
? 可選式接觸檢查功能
? 數字I/O提供快速分選與機械手連接
? GPIB, RS-232, 和觸發式連接面板
? TestPoint and LabVIEW驅動
