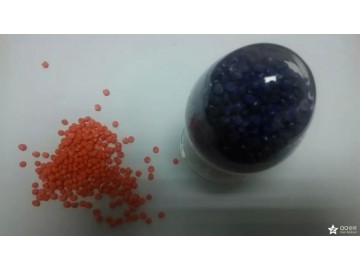

點擊圖片查看大圖
高阻燃CMP（OFNP）級PVC電纜料
高阻燃CMP(OFNP)級PVC電纜料是以聚氯乙烯樹脂為基材，添加特種阻燃劑、消煙劑及穩(wěn)定劑、增塑劑等，經(jīng)特殊配方精密混煉加工而成。具有優(yōu)異的阻燃性，當(dāng)電纜結(jié)構(gòu)設(shè)計合理時，可通過CMP(OFNP)級電纜的UL910燃燒試驗，具有良好的擠出加工性能。亦可為客戶生產(chǎn)CMR（OFNR）級高阻燃料。
一、 產(chǎn)品分類及執(zhí)行標(biāo)準(zhǔn)
|
名稱 |
標(biāo)準(zhǔn) |
主要用途 |
|
高阻燃CMP(OFNP)級 PVC電纜料 |
UL910 |
用于天花板上和地板下面，空調(diào)風(fēng)管、布線、維護等空間的電纜(通過UL910測試)。 |
二、 特點和用途
本產(chǎn)品不但具有優(yōu)異的阻燃性能，而且擠出加工性能。可在普通PVC擠塑機上加工。本產(chǎn)品各項性能可以和國內(nèi)外同類產(chǎn)品媲美，適用于阻燃要求高且二次危害小的天花板上和地板下面的空調(diào)風(fēng)管、布線、維護等空間的電纜(通過UL910測試)，以及有極高阻燃要求的室內(nèi)光纜。
三、 性能指標(biāo)
|
項目名稱 |
單 位 |
指標(biāo)值 |
典型值 |
|
密度 |
g/cm3 |
- |
1.61 |
|
原始拉伸強度 |
MPa |
≥10.30 |
14.5 |
|
原始斷裂伸長率 |
％ |
≥150 |
180 |
|
空氣熱老化（100℃×240h） |
|
|
|
|
拉伸強度 |
MPa |
≥9.0 |
13.8 |
|
拉伸強度變化率，大值 |
％ |
±30 |
24 |
|
斷裂伸長率 |
％ |
≥120 |
225 |
|
斷裂伸長率變化率，大值 |
％ |
±35 |
30 |
|
熱變形（90℃×4 h） |
％ |
≤50 |
40 |
|
沖擊脆化溫度 |
|
|
|
|
試驗溫度 |
℃ |
-20 |
-10 |
|
沖擊脆化性能 |
失效數(shù) |
≤15/30 |
通過 |
|
體積電阻率（20℃） |
Ω·m |
≥1.0×1010 |
7.8×1010 |
|
介電強度 |
MV/m |
≥18 |
23 |
|
氧指數(shù) |
％ |
- |
46 |
四、 擠塑工藝
如庫存時間超過3個月或包裝袋防潮失效，使用前須干燥，應(yīng)采用鼓風(fēng)方式，干燥溫度65℃，時間至少2小時，熱料進入擠出機為宜。采用L/D為20-25的擠出機擠出。擠出機每區(qū)須有冷卻控制系統(tǒng)，熔體溫度不超過175℃。由于熔體的實際溫度與溫控表指示值之間的差異隨擠塑機類型的不同而有所不同，使用者應(yīng)根據(jù)所有擠塑機的具體情況，選定適合的溫度，下列各溫度可作為開機調(diào)試參考：
|
加溫區(qū)域 |
1區(qū) |
1區(qū) |
3區(qū) |
4區(qū) |
機頭和模具 |
|
溫度（℃） |
155±5 |
160±5 |
165±5 |
170±5 |
165±5 |
機頭須放濾網(wǎng)，模具可用擠壓式或擠管式。
五、 包裝、運輸及貯存
包裝：每袋重量25KG。帶聚乙烯內(nèi)襯的編織袋或紙塑復(fù)合袋外包裝。
運輸及貯存：電纜料在運輸過程中不應(yīng)受日曬雨淋，應(yīng)貯存在清潔、陰涼、干燥、通風(fēng)的倉庫內(nèi)。搬運過程應(yīng)當(dāng)輕搬輕放。電纜料保質(zhì)期為半年。
免責(zé)聲明：（1）以上所展示的信息由企業(yè)自行提供，內(nèi)容的真實性、準(zhǔn)確性和合法性由發(fā)布企業(yè)負責(zé)，環(huán)球塑化網(wǎng)對此不承擔(dān)任何保證責(zé)任。我們原則上建議您優(yōu)先選擇“塑企通”會員合作! （2）同時我們鄭重提醒各位買/賣家，交易前請詳細核實對方身份，切勿隨意打款或發(fā)貨，謹(jǐn)防上當(dāng)受騙。如發(fā)現(xiàn)虛假信息，請向環(huán)球塑化網(wǎng)舉報。
簡繁切換
