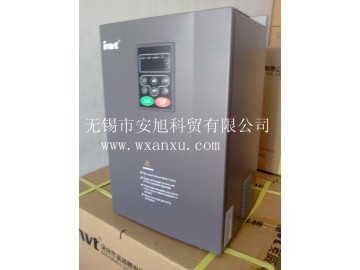

點擊圖片查看大圖產品介紹：
CHF100A系列矢量通用型變頻器為CHF系列功能增強型產品，其融合CHF100\CHE100所有優點于一身，采用DSP控制系統，完成優化的霧速度傳感器控制、V/F控制，功能更優化，應用更靈活，性能更穩定?？蓮V泛應用于風機、泵類負載及對速度控制精度、轉矩響應速度、低頻輸出特征有較高的應用場合。
技術特點：
1、三種控制方式：伍PG矢量控制（SVC）、V/F控制、轉矩控制；
2、啟動轉矩：無PG矢量控制：0.5HZ/150%(SVC);
3、18.5KW~90KW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性；
4、0.75KW~15KW各規格內置制動單元，如需快速停車，可直接連接制動電阻；
5、16段簡易PLC、多段速控制及PID控制；
6、支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等；
7、支持啟動、停機直流制動；
8、輸入、輸出端子均自由編程，用戶可根據需要組合出多種工作模式；
9、具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠；
10、具備自動電壓調整功能，有效解決大功率電機低頻振蕩問題；
11、具備振蕩抑制功能；
12、提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。
應用場合
鍋爐鼓、引風機、煤礦井下排風機；
中央空調節能改造；
油田注水泵、輸油泵；
空壓機節能改造；
音樂噴泉。
CHF100A系列外形尺寸及安裝尺寸
|
機型 |
外形尺寸 |
額定輸出電流（A） |
適配電機（KW） |
||
|
A(mm) |
B(mm) |
C(mm) |
|||
|
3AC 380V±15% |
|||||
|
CHF100A-0R7G-4 |
120 |
180 |
140 |
2.5 |
0.75 |
|
CHF100A-1R5G-4 |
3.7 |
1.5 |
|||
|
CHF100A-2R2G-4 |
5 |
2.2 |
|||
|
CHF100A-004G/5R5P-4 |
160 |
250 |
180 |
9/13 |
4/5.5 |
|
CHF100A-5R5G/7R5P-4 |
13/17 |
5.5/7.5 |
|||
|
CHF100A-7R5G/011P-4 |
320 |
220 |
180 |
17/25 |
7.5/11 |
|
CHF100A-011G/015P-4 |
25/32 |
11/15 |
|||
|
CHF100A-015G/018P-4 |
32/37 |
15/18 |
|||
|
CHF100A-018G/022P-4 |
290 |
467 |
215 |
37/45 |
18/22 |
|
CHF100A-022G/030P-4 |
45/60 |
22/30 |
|||
|
CHF100A-030G/037P-4 |
60/75 |
30/37 |
|||
|
CHF100A-037G/045P-4 |
375 |
577 |
270 |
75/90 |
37/45 |
|
CHF100A-045G/055P-4 |
90/110 |
45/55 |
|||
|
CHF100A-055G/075P-4 |
110/150 |
55/75 |
|||
|
CHF100A-075G/090P-4 |
460 |
755 |
330 |
150/176 |
75/90 |
|
CHF100A-090G/110P-4 |
176/210 |
90/110 |
|||
|
CHF100A-110G/132P-4 |
210/250 |
110/132 |
|||
|
CHF100A-132G/160P-4 |
490 |
1180 |
390 |
250/300 |
132/160 |
|
CHF100A-160G/185P-4 |
300/340 |
160/185 |
|||
|
CHF100A-185G/200P-4 |
340/380 |
185/200 |
|||
