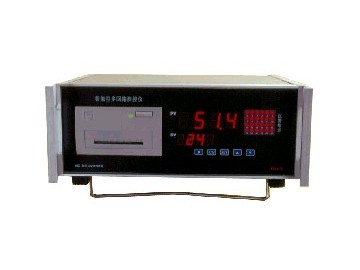

點擊圖片查看大圖全隔離式溫度巡檢儀http://www.china-suke.com/product-wz52.html
●適用范圍
SK-500G全隔離式溫度巡檢儀與各類傳感器、變送器配合使用，全隔離式溫度巡檢儀可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。
●功能特點
輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
全隔離式溫度巡檢儀良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
自動巡檢、手動定檢可自由切換
巡檢通道切換時間及通道有效數可設定
●主要技術指標
基本誤差： 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A
⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS
通訊輸出：接口方式－－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率－－300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
●型號說明
| 型 譜 | 說 明 | ||||||||
| SK-500G | 全隔離式溫度巡檢儀 | ||||||||
| 外型尺寸 | A | 橫式160×80×125mm | |||||||
| T | 臺式320×120×250mm | ||||||||
| 通道數 | □□ | 0-64路，A規格儀表多24路 | |||||||
| 報警輸出 | H | 各通道統一上限報警 | |||||||
| L | 各通道統一下限報警 | ||||||||
| D | 各通道獨立報警（多8路） | ||||||||
| 變送輸出 | X1 | 4～20mA輸出 | |||||||
| X2 | 0～10mA輸出 | ||||||||
| X3 | 1～5V輸出 | ||||||||
| X4 | 0～5V輸出 | ||||||||
| 通訊輸出 | P | 微型打印機 | |||||||
| R | 串行通訊RS232 | ||||||||
| S | 串行通訊RS485 | ||||||||
| 供電電源 | 220VAC供電 | ||||||||
| W | DC24V供電 | ||||||||
| 輸入信號 | Sn | 見"輸入信號類型表" | |||||||
|
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
|
tc-k |
K型 |
rtd |
遠傳電阻0~400Ω |
|
tc-s |
S |
bA1 |
BA1 |
|
tc-e |
E |
bA2 |
BA2 |
|
tc-b |
B |
0~50 |
0~50mV |
|
tc-t |
T |
0~5V |
0~5V |
|
Tc-n |
N |
1~5V |
1~5V |
|
tc-j |
J |
0~20 |
0~20mA |
|
P100 |
Pt100 |
0~10 |
0~10 mA |
|
C100 |
Cu100 |
4~20 |
4~20 mA |
|
Cu50 |
Cu50 |
|
|
型號舉例：SK-500GA-16HS-P100
SK-500系列全隔離式溫度巡檢儀，橫式160×80×125mm ,輸入Pt100，16通道，各通道統一上限報警，帶RS485串行通訊供電電源220VAC。
| 8路智能巡檢儀端子接線方法 | |||
|
輸入信號為熱電偶、電壓、電流
|
輸入信號為熱電阻、遠傳電阻
|
||
| 16路智能巡檢儀端子接線方法 | |||
 |
 |
||
| 32路智能巡檢儀端子接線方法 | |||
|
輸入信號為熱電偶電壓電流
|
輸入信號為熱電阻、遠傳電阻
|
||
 |
|
||
|
|
|
||
