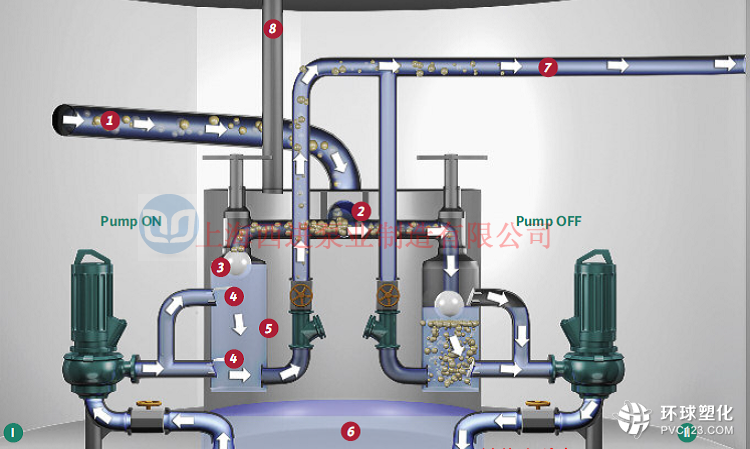

按以上圖紙，1為進水管、2為分配室、3為截斷浮球、4為分離板、5為分離罐、6為集水箱、7為出水管、8為排氣管。

進水周期：污水進來，經分配室，流進左右分離罐，罐中截斷浮球隨水位上升，污水經過分離板過濾后流經泵體進入集水箱，固體顆粒物及纖維留在分離罐中（如下圖）。

水滿之后，集水箱充滿過濾后的水（同樣分離罐中水也充滿，截止浮球堵住入口），觸動液位開關，一臺泵啟動（如下圖）。

排水周期：一臺泵啟動（圖為右邊泵啟動），將集水箱中水打進分離罐，沖走固體顆粒物及纖維類進入出水壓力管（如下圖）。
