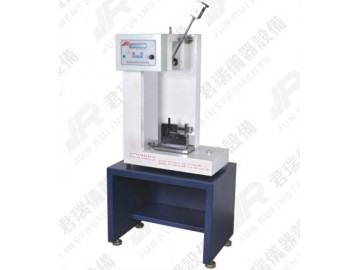

點擊圖片查看大圖一、用途
該設備主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定，是化工行業、科研單位、大專院校質量檢測等部門理想的試驗設備。
二、符合標準：
GB/T 3808-1995 擺錘式?jīng)_擊試驗機
GB/T 1843—96 塑料懸臂梁沖擊試驗方法
ISO 180-1993 塑料懸臂梁沖擊強度的測定
ASTM D 5941、ASTM D 5942、ASTM D 256、ASTM D 4812
三、術語：
懸臂梁：無缺口試樣懸臂梁沖擊強度：無缺口試樣在懸臂沖擊，破壞過程中所吸收的沖擊能量與試樣的原始截面積之比，以KJ/m2表示。
缺口試樣懸臂梁沖擊強度：缺口試樣在懸臂梁沖擊破壞過程中所吸收的沖擊能量與試樣在缺口處的原始截面積之比，以KJ/ m2表示。
四、原理
懸臂梁：用已知能量的擺錘一次沖擊支撐成垂直懸臂梁的試樣，測量試樣破壞時所吸收的能量，沖擊線到試樣夾具為固定距離，對于缺口試樣，沖擊線到缺口中心線為固定距離。
五、技術指標：
1、沖擊能量（客戶任選其一）：見表1
|
沖擊能量J |
基本速度m/s |
無試樣時的大摩擦損失 |
有試樣經校正的允許誤差 |
|
5.5 11.0 22.0 |
3.5 |
0.03 0.05 0.10 |
0.02 0.05 0.10 |
注：擺錘容量的10%-80%范圍內，不應超過允許誤差。
2、沖擊刃半徑：R 0.8±0.2mm
3，擺錘預揚角：150 度
4、方法名稱、試樣類型、缺口類型和尺寸如下表2
|
方法名稱 |
試樣類型 |
缺口類型 |
缺口底部半徑rN |
缺口底部的剩余寬度bN |
|
GB 1843/1U |
1 |
無缺口 |
- |
- |
|
GB 1843/1A |
A |
0.25±0.05 |
8.0±0.2 |
|
|
GB 1843/1B |
B |
1.0±0.05 |
8.0±0.2 |
試驗機主要配置：
1、 JRX-11懸臂梁沖擊試驗機主機一臺；
2、 5.5J、11J擺錘各一把（通過增減砝碼實現沖擊能量的變化）；
3、 對中樣板一塊；
4、 設備說明書一份；
