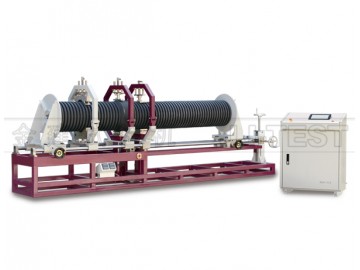

JJAST管道系統適應性試驗機
一、產品描述
JJAST管道系統適應性試驗機（Jinjian Adaptability testing machine for piping systems）主要用于聚氯乙烯、聚乙烯、聚丙烯等塑料管材采用彈性密封圈式柔性連接時，管材之間配合性能的檢測，即接口密封問題的檢測；將管段插進承口管段中組成試樣，并使兩管段軸線成一變形角度，在規定的兩個負壓條件下保持規定時間，試驗過程中檢查試樣是否有滲漏，該產品是檢測單位、生產單位、科研單位理想的測試儀器。
二、產品特點
1、工業用彩色液晶觸摸屏，0至-0.08MPa任意試驗壓力設置，可編程進行分階段壓力控制；即可方便檢測查看數據，又可提供豐富的試驗時間壓力曲線等信息。
2、試驗數據可存儲于U盤，實現海量數據存儲。數據存儲采用通用格式，無需專業軟件，采用通用辦公軟件即可查詢。
3、液壓式管材徑向變形裝置，數顯式表頭尺寸變形監測，并且能夠自動調心，操作人員對厚壁管材施壓時，輕松省力。
4、不同規格管件配有相應的支塊，使其操作更加簡單明了。
5、偏角方向為上下左右四個方向任意偏角。
6、為了方便安裝管徑比較大的試樣，試樣加緊裝置采取了上護蓋能夠打開的結構。
三、符合標準
|
標準號 |
標準名稱 |
|
GB/T 10002.1-2006 |
給水用硬聚氯乙烯（PVC-U）管材 |
|
GB/T 10002.2-2003 |
給水用硬聚氯乙烯(PVC-U)管件 |
|
GB/T 18477.1-2007 |
埋地排水用硬聚氯乙烯（PVC-U）結構壁管道系統 第1部分：雙壁波紋管材 |
|
GB/T 18477.3-2009 |
埋地排水用硬聚氯乙烯（PVC-U）結構壁管道系統 第3部分：雙層軸向中空壁管材 |
|
GB/T 19471.2-2004 |
塑料管道系統 硬聚氯乙烯(PVC-U)管材彈性密封圈式承口接頭 負壓密封試驗方法 |
|
ISO 4422-2：1996 |
給水用硬聚氯乙烯管材和管件-第2部分:管材 |
|
ISO 13844：2000 |
塑料管道系統硬聚氯乙烯管材用彈性密封圈式承口接頭負壓密封試驗方法 |
|
QB/T 4011-2010 |
埋地用纖維增強聚丙烯（FRPP）加筋管材 |
|
GB/T 19472.1-2004 |
埋地用聚乙烯（PE）結構壁管道系統：第1部分：聚乙烯雙壁波紋管管材 |
四、技術參數
|
技術參數 |
指標 |
|
試驗工位數 |
1路 |
|
適用管徑范圍(DN) |
(63～400)mm |
|
壓力控制范圍 |
0～(-0.08)MPa |
|
壓力顯示精度 |
0.001MPa |
|
壓力控制精度(MPa) |
-0.01±0.002、-0.03±0.0015、-0.08±0.002 |
|
偏轉大角度 |
3° |
|
主機外形尺寸 |
3600×600×1300 |
|
壓力控制尺寸 |
800×400×1100 |
|
電源 |
220（1-15%）VAC～220（1+10%）VAC，50Hz，1.0kW |
