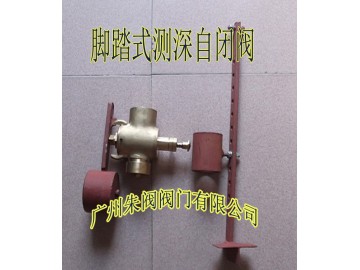

腳踏式自閉閥
產品型號：CB/T3778-1999船用青銅自閉閥
產品說明: 公稱通徑:DN40-DN65,
適用介質:燃油,滑油
工作溫度:常溫
驅動方式:手動,氣動
連接方式:法蘭連接
主要外型和連接尺寸:
|
公稱通徑（DNmm）
|
mm
|
||
|
H
|
H1
|
L
|
|
|
40
|
220
|
100
|
130
|
|
50
|
225
|
105
|
140
|
|
65
|
225
|
105
|
155
|
|
零件名稱
Part name
|
材料 Material
|
|
|
名稱 Name
|
牌號 Mark
|
|
|
閥體、閥蓋（Body、Cover）
|
錫青銅（Bronze）
|
ZcuSn10Zn2
|
|
閥盤、閥桿（Disk、stem）
|
鋁青銅(Bronze)
|
CuAl9Mn2
|
|
放氣塞
|
青銅
|
|
閥門適用于各類船舶和海洋鉆井平臺的油艙、水艙。
以下為基本零部件材料：
|
元 件 名 稱 |
零 件 名 稱 |
材 料 |
||
|
名 稱 |
牌 號 |
標 準 號 |
||
|
測深注入頭 |
本體 |
鑄鋼 |
ZG230-450 |
GB 5675-85 |
|
蓋 |
不銹鋼棒 |
1Cr18Ni9Ti |
GB 1220-92 |
|
|
鑄銅 |
ZcuZn16Si4 |
GB 1176-87 |
||
|
焊接座板 |
普通碳素結構鋼 |
Q235-A |
GB 700-88 |
|
|
測深自閉閥 |
閥體、旋蓋、上蓋、壓蓋 |
鑄錫青銅 |
ZcuSn10Zn2 |
GB 1176-87 |
|
手柄 |
鋼 |
Q235-A |
GB 700-88 |
|
|
重塊 |
球鐵 |
QT40-15 |
GB 1348-88 |
|
|
自閉式放氣閥 |
黃銅 |
H62 |
GB 4424-84 |
|
|
測深注入頭板手 |
板手、手柄 |
碳素結構鋼 |
45 |
GB 699-88 |
|
測深尺 |
-- |
黃銅板 |
H62 |
GB 2041-89 |
|
不銹鋼板 |
1Cr18Ni9Ti |
GB 3280 |
||
