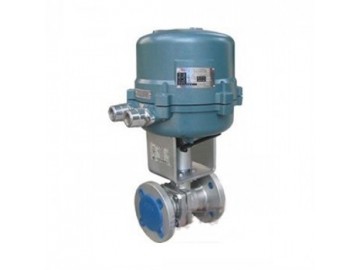

ZDRR電動切斷球閥

點擊圖片查看大圖

產品/服務：	瀏覽次數：351球閥
型號：	ZDRR
規 格：	DN15-
品牌：	臺光GANG
單價：	8.00元/臺
起訂量：	1 臺
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
更新日期：	2014-04-25 有效期至：長期有效
聯系人：	（登錄可見）
公司電話：	（登錄可見）
即時通訊：	（登錄可見）

«上一個產品下一個產品»

產品屬性

產品型號：	ZDRR
產品規格：	DN15-
產品品牌：	臺光GANG

產品優勢

具有結構簡單，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛用于石油化工、冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通

詳細信息

ZDRR電動切斷球閥詳細介紹

ZDRR電動切斷球閥

ZDRR型電動O型切斷球閥，是由3140R系列角行程電動執行機構與球閥調節機構組成。具有結構簡單，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛用于石油化工、冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
· 型號、規格

型號	ZDRR-10/16/64
規格	DN15～200

· 技術參數和性能指標
調節機構主要技術參數

公稱通經 mm	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	20	38	72	110	170	270	400	510	940	1400	2200	3500
公稱壓力 MPa	1.6、4.0、6.4
額定轉角（度）	0-90
流量特性	快開
介質溫度 °C	-20～120
環境溫度	無空間加熱器-10～60；帶空間加熱器-35～60
閥體材質	HT200；ZG230-450；ZG1Cr18Ni12MoTI
球體材質	1Cr18Ni9；0Cr18Ni12Mo2Ti
法蘭尺寸、型號	PN10、16按GB/T17241.6-1998；PN64按JB/T79.2-94凹式

注：根據現場使用條件，可配防爆型執行機構。

角行程電動執行機構主要技術參數

類別	型號	輸出力矩N . M	動作時間S/90^。	轉角^。	技術參數^。
普通型	341RSA-05 341RSA-05	50	17	0～90	電源：220+10%V a.c.50Hz 驅動電機：1-5Vd.c. 　　　　　 4～20mAd.c 　　　　　 (信號線用屏蔽線）開度信號：4-20mAd.c.
	341RSB-05 341RSB-05	100	18
	341RSB-05 341RSB-05	200	36
	341RSC-05 341RSC-05	300	24
	341RSC-05 341RSC-05	500	42
	341RSC-05 341RSC-05	600	48
	341RSD-05 341RSD-05	1000	30
	341RSD-05 341RSD-05	1500	42
防爆型	341RSB-05 341RSB-05	100	18
防爆型	341RSB-05 341RSB-05	200	36

性能指標
泄漏量：完全切斷嚴密不漏（試驗介質為水）

· 外形尺寸
PN10電動O型切斷球閥外形尺寸 mm

公稱通徑	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15	112	95	48.5	120	320	65	225	80	200	260	56
20	120	105	51.5	120	323	75	225	80	200	260	56
25	128	115	55	120	330	85	225	80	200	260	56
32	150	135	67.5	155	425	100	225	160	225	290	68
40	170	145	72.5	155	442	110	225	160	225	290	68
50	180	160	80	155	452	125	225	160	225	290	68

PN16電動O型切斷球閥外形尺寸 mm

公稱通徑	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15	118	95	48.5	120	322	65	225	160	200	260	56
20	120	105	51.5	120	325	75	225	160	200	260	56
25	128	115	55	120	333	85	225	160	200	260	56
32	150	135	67.5	155	387	100	255	160	225	260	56
40	170	145	72.5	155	408	110	255	160	225	260	56
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	32	260	380	80
100	230	215	110	165	568	180	335	320	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65

PN64電動O型切斷球閥外形尺寸 mm

公稱通徑	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15
20	145	125	37.5	155	366	90	255	160	225	290	68
25	165	135	39	155	366.5	100	255	160	225	290	68
32
40	200	165	87.5	155	466	125	255	160	225	290	68
50	215	175	87.5	165	391	135	335	320	260	380	80
80	260	210	112.5	165	545	170	335	320	260	380	80
100	300	250	133	165	573	200	335	320	260	380	80
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65
