結構概述及工作原理

1．結構概述

PPC64-8脈沖袋式除塵器由殼體、灰斗、支架、脈沖清灰系統及排灰裝置等部分組成。濾袋采用含有導電纖維的抗靜電濾料。

如果系統的煙氣溫度比較低，整個系統的保溫十分重要。在高寒地區，還應考慮殼體蒸汽保溫,脈沖電磁閥也需有相應的保溫措施。

1）殼體

殼體包括上花板、袋室、人孔門和進出風口，它是由鋼板及型鋼焊接而成，結構嚴密。袋室由隔板分成若干室，以防各室清灰時氣流相互干擾。除4/8型的進風口直接開在灰斗上外，其他型號的進出風口設在濾室一側的兩端，中間用一斜板隔開?；ò迳喜繛閮魵馐?，凈氣室頂蓋上裝有人孔門。檢修時升降閥關閉，切斷氣流，在不停機的情況下，從人孔門進入凈氣室便可以更換濾袋和檢修提升閥門等。

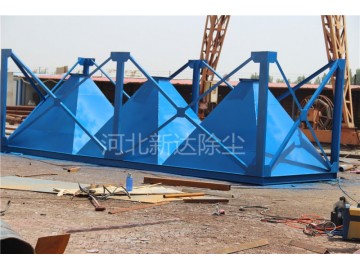

2）灰斗

灰斗是用鋼板與型鋼焊成棱錐狀，捕集于灰斗的灰塵應及時排出，為防止積灰，灰斗溜角均大于70°, 并在斗壁上裝有振動電機。

3）排灰裝置

采用淺斗型星形下料器，可及時將灰塵排出，并有較好的鎖風性能。

4）脈沖清灰裝置

由儲氣罐、管道、提升閥、脈沖閥、氣缸等組成。

當濾袋表面粉塵積集到一定程度，必須利用吹入濾袋內部的壓縮空氣來清除。清灰工作逐室進行，清灰的周期由清灰程序控制器來控制。清灰時，升降閥關閉，脈沖閥打開，壓縮空氣氣流噴入被清灰室的濾袋內，使捕集在濾袋外壁上的灰塵脫落入灰斗。
