成型收縮率

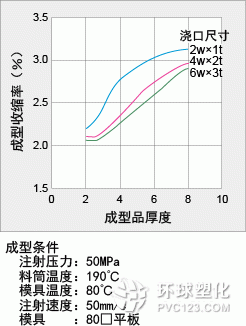

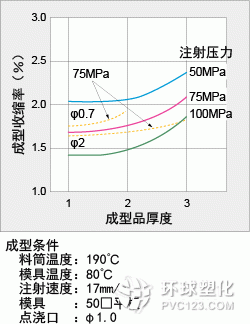

圖6-5 M90成型收縮率(側(cè)澆口)	圖6-6 M90成型收縮率(點(diǎn)澆口)

表6-1 成型收縮率與成型條件的一般關(guān)系

變化 成型收縮率 后收縮率 成型品厚度 增厚 加大 減小 澆口尺寸 擴(kuò)大 減小 模具溫度 升高 加大 減小 樹脂溫度 升高 加大 保壓力 升高 減小

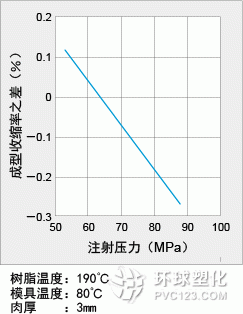

圖6-7 注射壓力與成型收縮率
圖6-8 樹脂溫度與成型收縮率	圖6-9 模具溫度與成型收縮率

上一篇： 日本寶理POM塑膠原料注塑料筒溫度模具溫度注塑速度

下一篇： 法國羅地亞PA66材質(zhì)報(bào)告材質(zhì)證明出廠證明出廠報(bào)告隨貨提供

轉(zhuǎn)載請注明：轉(zhuǎn)載自環(huán)球塑化資訊網(wǎng) http://m.dmasks.com/news/
本文鏈接：http://m.dmasks.com/b-aoya/news234551/
免責(zé)聲明：本文"日本寶理POM塑膠原料成型收縮率"僅代表作者個(gè)人觀點(diǎn)，與環(huán)球塑化網(wǎng)無關(guān)。環(huán)球塑化網(wǎng)所轉(zhuǎn)載的內(nèi)容，其版權(quán)均由原作者和資料提供方所擁有！如因作品版權(quán)問題需要處理，請與我們聯(lián)絡(luò)。電話：400-115-2868
