4.8 成型周期
|
注射、保壓的合計時間要大于澆口封閉時間。這里所說的澆口封閉時間是指成型品重量達到恒定的短時間，見圖4-5。 注射、保壓的合計時間小于澆口封閉時間時，有可能發生下列問題：
? 成型收縮率增大（圖4-6）。 |
|

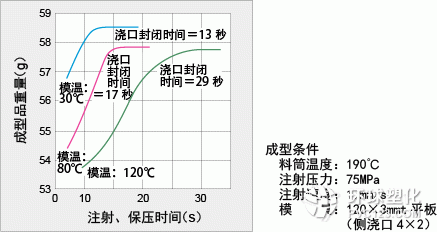

| 圖4-5 成型品重量與澆口封閉時間 |
|---|
|

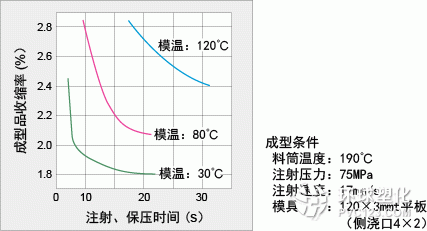

| 圖4-6 成型品收縮率與澆口封閉時間 |
|

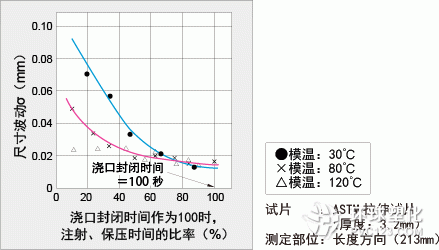

| 圖4-7 尺寸波動與澆口封閉時間 |
|
澆口封閉時間因成型機容量與1次注射重量的關系不同而異。還因澆口大小、澆口部位的成型品厚度、以及成型條件的不同而異。所以，要對實際的成型品進行測定。 表4-1和表4-2表示了試片數據，供作參考。 |
| 表4-1 澆口封閉時間（側澆口） |
|
模具溫度 （℃） |
制品厚度 (mm) |
澆口尺寸 (w x t) |
澆口封閉時間 (s) |
|
| M90 | GH-25 | |||
| 40 | 1 | 2 x 1 | 4 | - |
| 2 | 2 x 1 | 9 | 6 | |
| 4 x 2 | 9 | 6 | ||
| 3 | 2 x 1 | 11 | 10 | |
| 4 x 2 | 17 | 10 | ||
| 6 x 3 | 20 | 11 | ||
| 4 | 2 x 1 | 14 | 11 | |
| 4 x 2 | 20 | 15 | ||
| 6 x 3 | 26 | 16 | ||
| 60 | 1 | 2 x 1 | 4 | - |
| 2 | 2 x 1 | 10 | 6 | |
| 4 x 2 | 10 | 7 | ||
| 3 | 2 x 1 | 14 | 10 | |
| 4 x 2 | 19 | 12 | ||
| 6 x 3 | 21 | 12 | ||
| 4 | 2 x 1 | 15 | 13 | |
| 4 x 2 | 22 | 17 | ||
| 6 x 3 | 31 | 18 | ||
| 80 | 1 | 2 x 1 | 5 | 3 |
| 2 | 2 x 1 | 11 | 7 | |
| 4 x 2 | 12 | 7 | ||
| 3 | 2 x 1 | 17 | 14 | |
| 4 x 2 | 22 | 14 | ||
| 6 x 3 | 24 | 15 | ||
| 4 | 2 x 1 | 18 | 16 | |
| 4 x 2 | 27 | 20 | ||
| 6 x 3 | 34 | 21 | ||
|
GH-25系25%玻璃纖維增強型 試片系80mm正方形平板 |
| 表4-2澆口封閉時間（點澆口） |
|
模具溫度 （℃） |
制品厚度 (mm) |
澆口尺寸 (  )
|
澆口封閉時間 (s) |
|
| M90 | GH-25 | |||
| 40 | 1 | 0.5 | 3.4 | 2.8 |
| 1.0 | 3.4 | 2.8 | ||
| 2 | 1.0 | 8.6 | 6.2 | |
| 1.5 | 9.0 | 6.4 | ||
| 3 | 1.5 | 13.8 | 10.6 | |
| 2.0 | 15.8 | 11.2 | ||
| 60 | 1 | 0.5 | 3.8 | 2.8 |
| 1.0 | 3.8 | 2.8 | ||
| 2 | 1.0 | 9.8 | 7.0 | |
| 1.5 | 10.6 | 7.8 | ||
| 3 | 1.5 | 16.6 | 12.8 | |
| 2.0 | 18.2 | 12.8 | ||
| 80 | 1 | 0.5 | 4.2 | 3.4 |
| 1.0 | 4.2 | 3.4 | ||
| 2 | 1.0 | 11.8 | 7.8 | |
| 1.5 | 12.6 | 9.0 | ||
| 3 | 1.5 | 19.2 | 15.8 | |
| 2.0 | 20.6 | 16.8 | ||
|
GH-25系25%玻璃纖維增強型 試片系50mm正方形平板 |
|

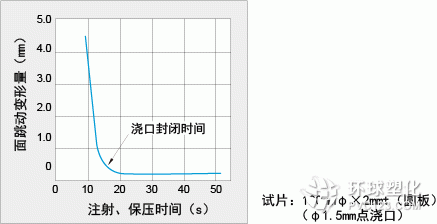

| 圖4-8 變形量與澆口封閉時間 |
|---|
|

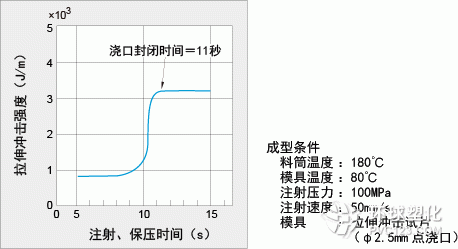

| 圖4-9 沖擊強度與澆口封閉時間 |
|
圖4-10是通過對奪鋼? POM M90成型品可頂出時間的實際測定和計算而得 的，在圖中可得出從固化到能夠頂出時所需 要時間。一般而言，為了得到穩定的成型品，正如前面所述，希望保壓時間大于澆口封閉時間。關于冷卻時間建議您除了塑化時間之外，還要根據成型品頂出時間（保壓時間+冷卻時間）考慮決定。 另外，在成型品厚度厚、象模芯過長不宜散熱、以及有變形問題等情況下，有時需要更長的冷卻時間。 |
|

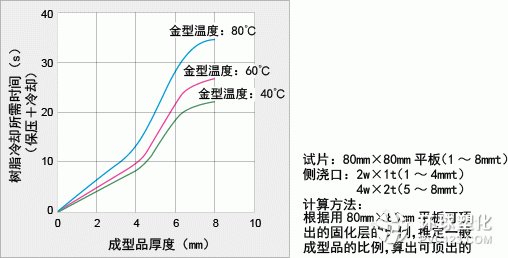

| 圖4-10 成型品可頂出時間 |
|---|
